SOLIDWORKS文件名称的图号分离

作者：王永祥

SW的3D模型名称是由两种属性中间加分隔符组合而成。比如 图号_名称；名称_图号。这两个属性需要分开显示到属性里时，手动去修改费时又费力。下面介绍一种分离属性的宏，可一键分开名称中的两个属性。


    以下为零件的属性分离，使用前需要需要确认两个东西：
               一，两个属性的分隔符是在第一个符号还是在最后一个符号，不同位置对应不同的宏文件即可(这里以第一个示例)
               二，两个属性之间的分隔符 以及分离后属性的名称 (本文以空格分隔符 属性为名称 图号示例，如有不同可参考下图修改)
    修改宏：

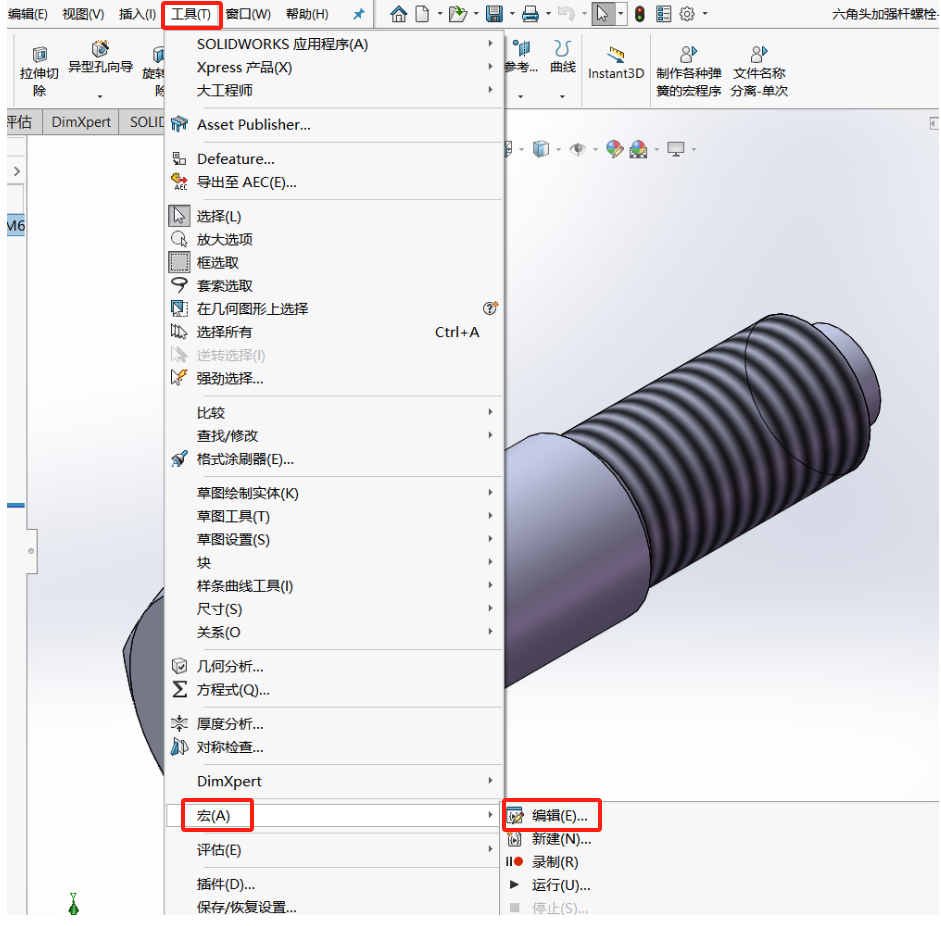

   1，SW工具选型里面宏按钮，点击编辑

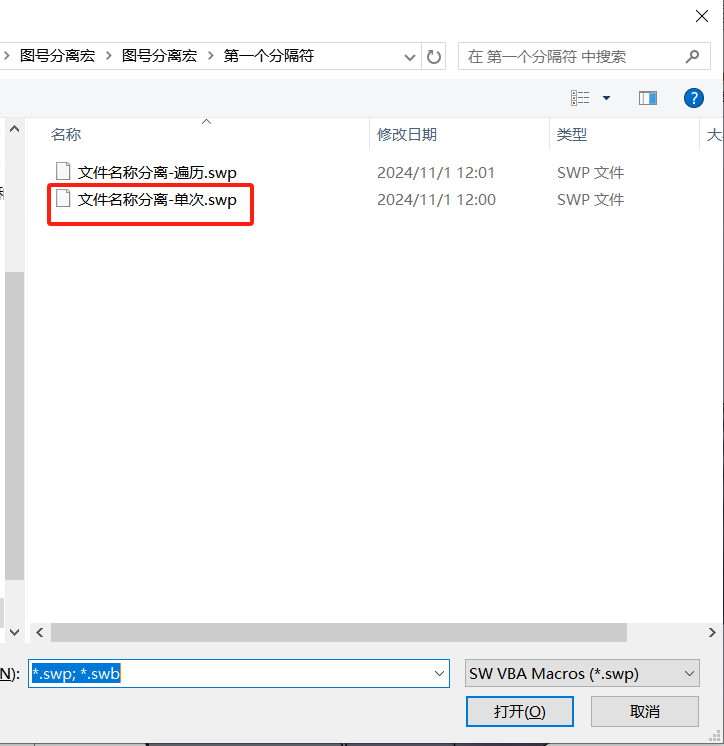

2，选择分离单次的宏文件并打开

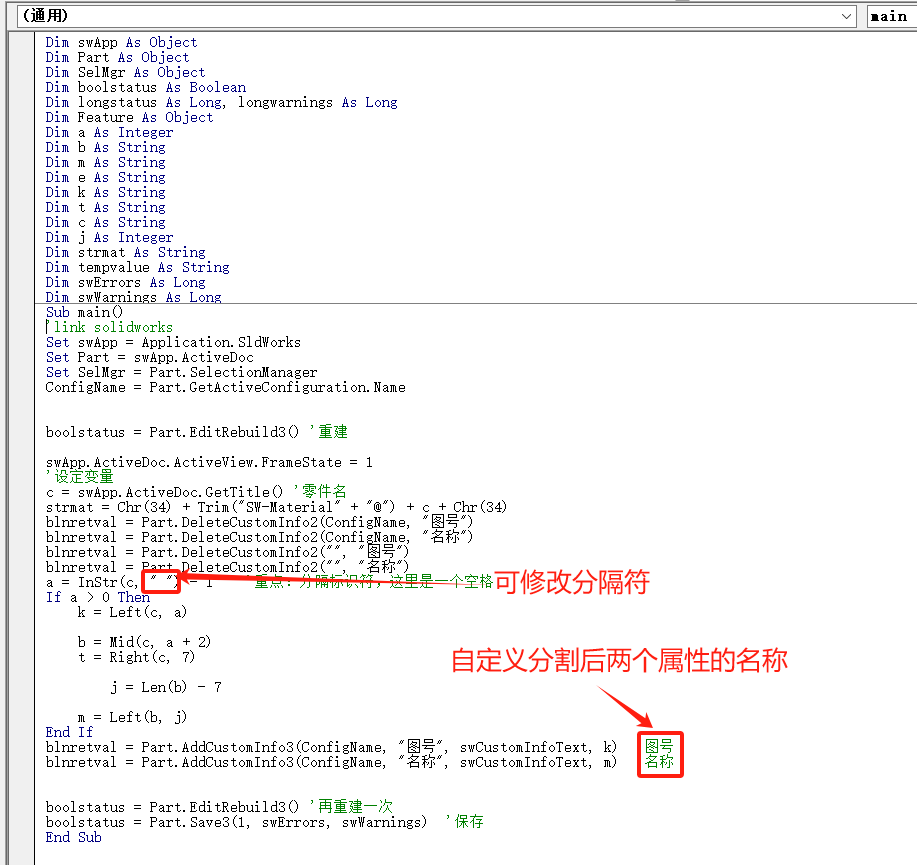

   3，如下图 可自定义分隔符以及分离后属性的名称及顺序

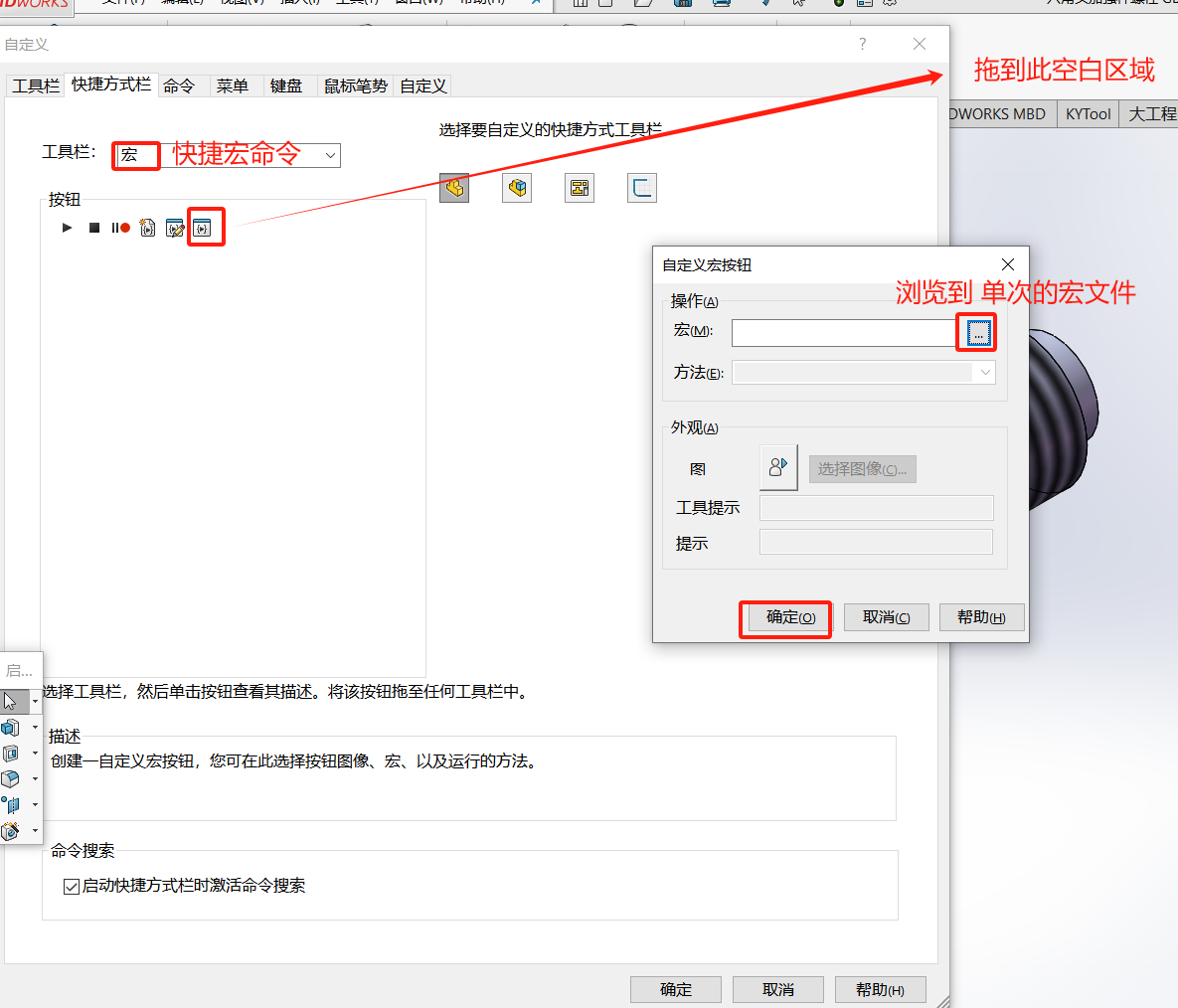

  4，修改好后，找到SW自定义快捷方式栏，选择宏命令，将编辑宏拖到空白区域，选择 单次宏文件 点击确定即可


5，设置完快捷命令后 打开需要分离的文件 点击快捷宏按钮即可实现 属性分离的操作。

---------------------------------------------------------------------------------------------------------
对于装配体里面有很多零部件也都需要一起分离时 上述操作不太实用，此问题只需用遍历的宏文件即可。除下图需要修改四个地方外，
其他步骤 操作都一样。

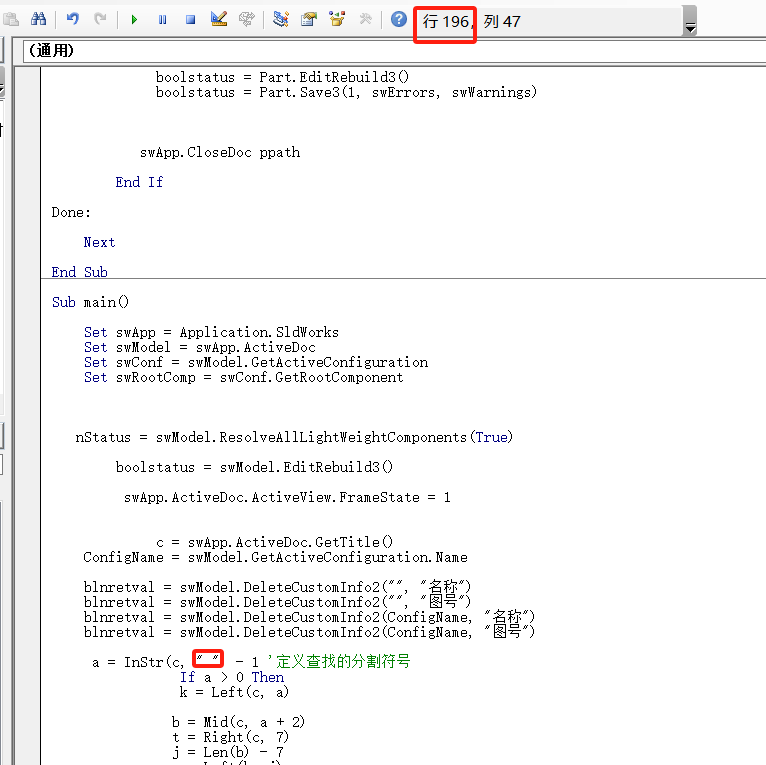

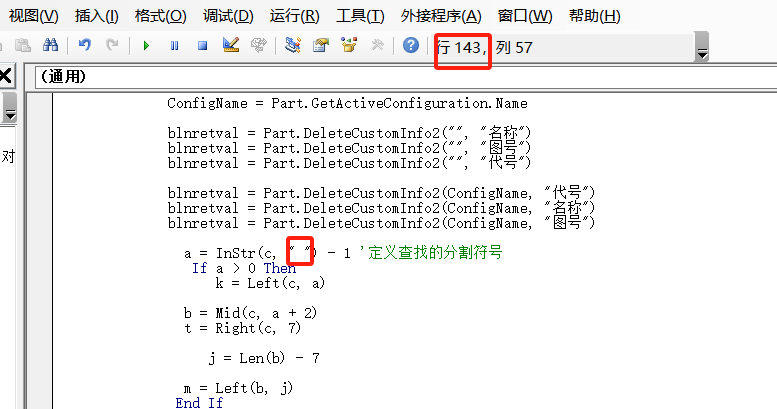

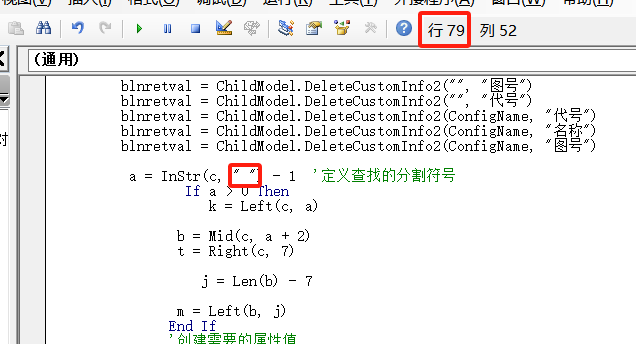

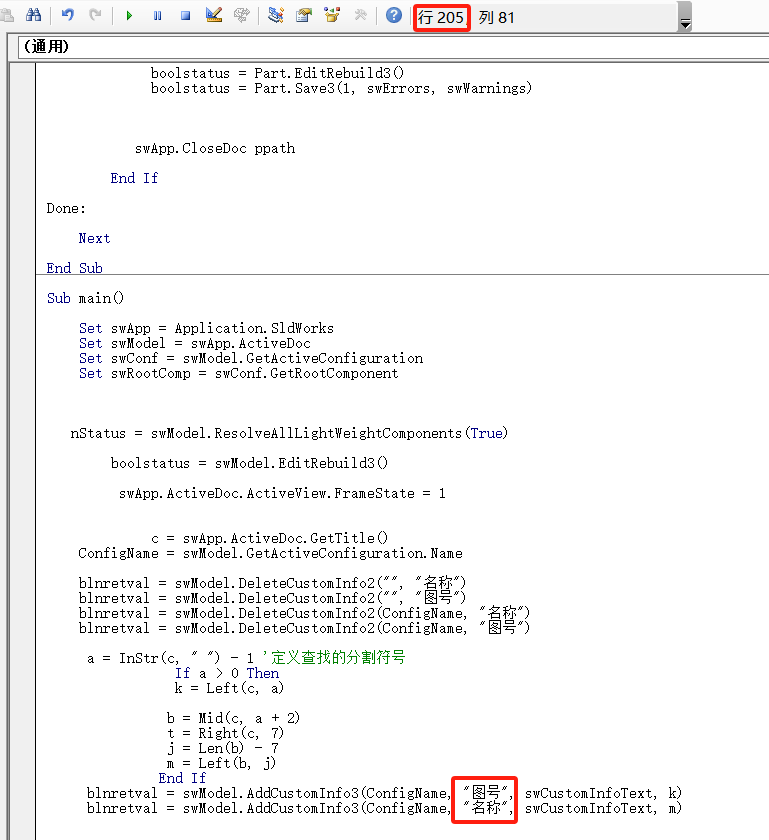

上诉步骤的第二步中选择遍历宏文件进行修改：79 143 196行，可修改分隔符；205 206行，可修改分离后的属性名称


----------------------------------------------------------------------------------------------------------------------------------------------------

设置完成后具体如何使用也可参考以下视频(视频中的零件宏对应上述单个宏；装配体宏对应遍历宏。效果一样)
