参数化建模-SOLIDWORKS方程式（高级篇）

作者：Austin

在SOLIDWORKS中，方程式（Equation）是一个强大的工具，它允许用户创建参数之间的数学关系，以便在修改模型时自动更新尺寸和其他参数。这极大地提高了设计效率，并减少了手动修改模型时的错误。

以下列举了几条SOLIDWORKS方程式的高级用法：

装配体参数化设计过程中，往往优先考虑的是装配体本身如何变形，从而提炼出关键参数变量，然后通过这些变量来关联子部件的尺寸。

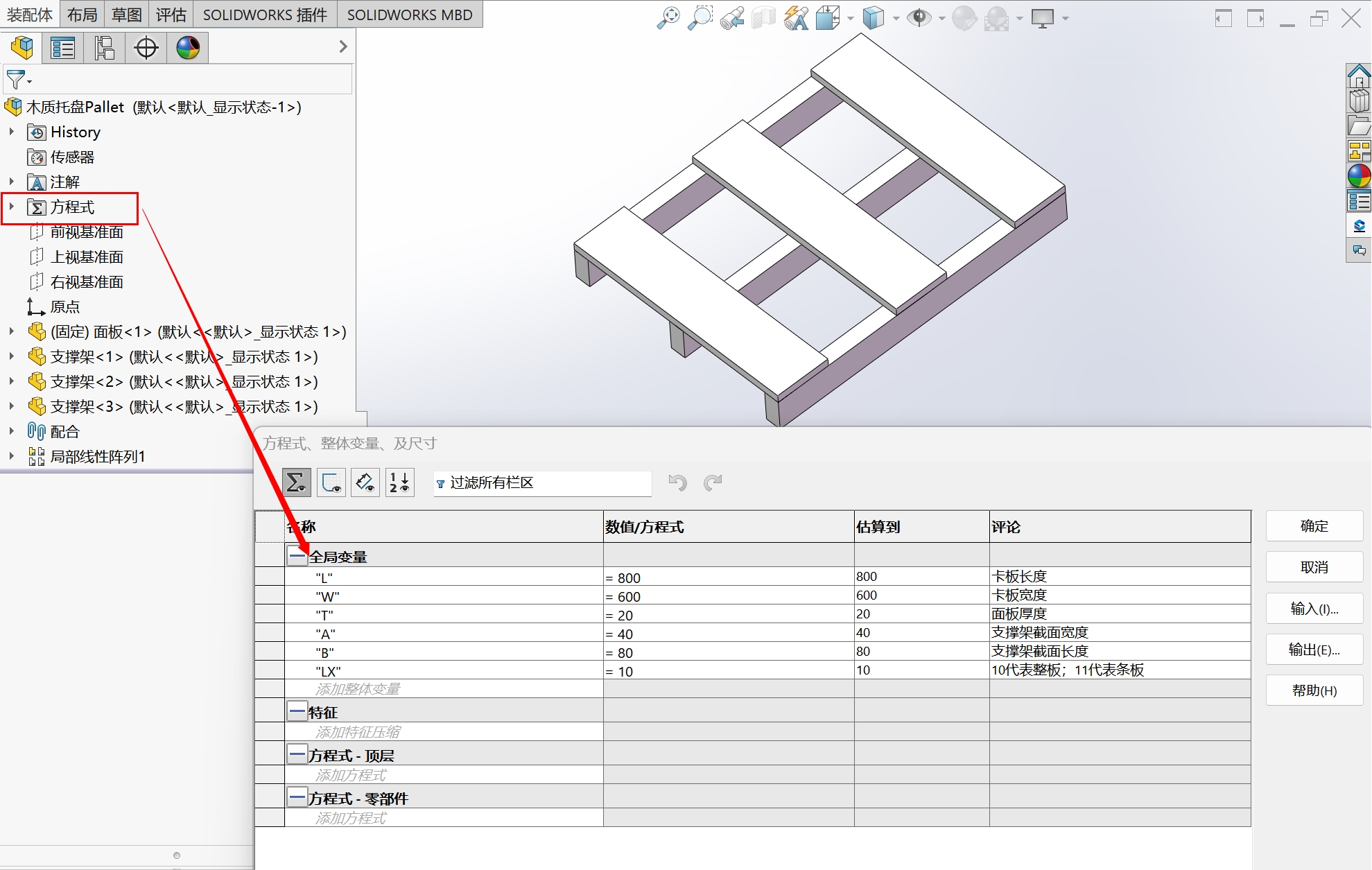

首先，在装配体方程式中，设置全局变量，如下图

然后，展开对应的零件，双击对应的特征，再双击需要关联的尺寸，在弹框中输入=，关联对应的全局变量即可。这里可以直接等于某个变量，也可以是数学表达式。数学表达式要注意，变量名需要带双引号。 比如，="W"/2+"L"/3。

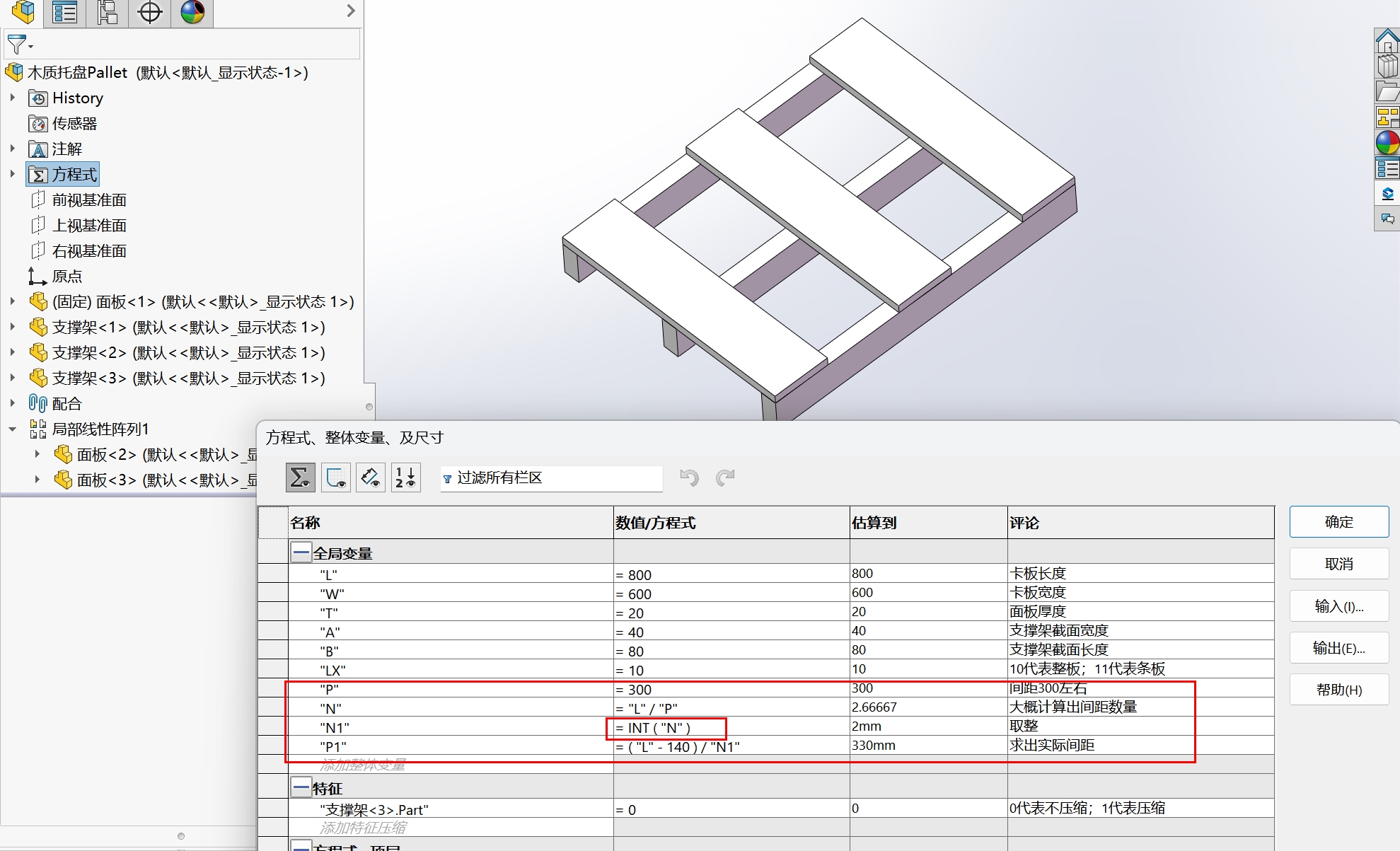

另外，以上方法，对阵列特征的数量和间距参数关联同样有效。

比如，零件“支撑架3”，以下步骤就是通过方程式来控制它是否被压缩。

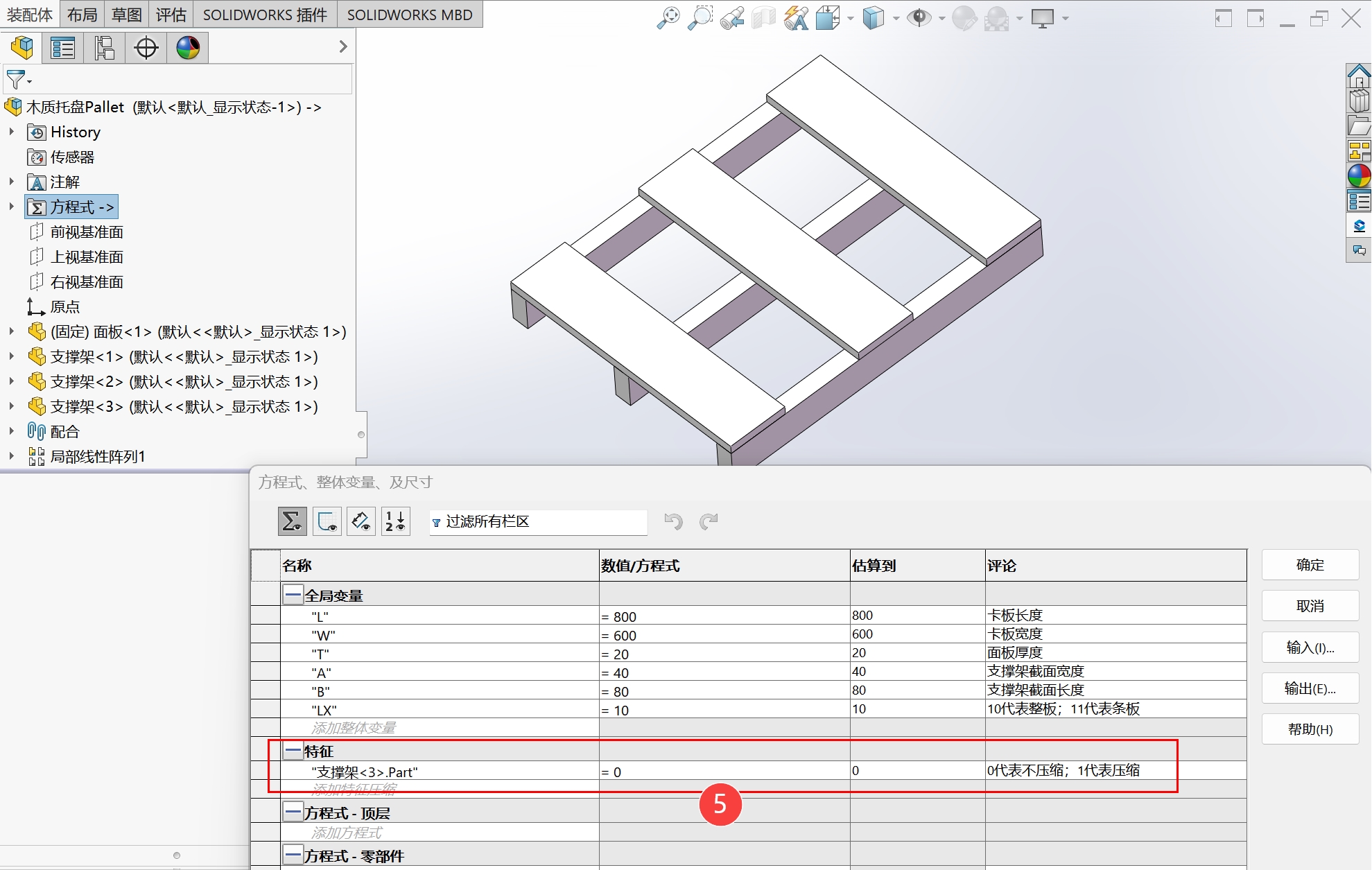

添加到方程式后的图如下，通过输入数值0或1来控制是否压缩。在SOLIDWORKS方程式中，数值0代表不压缩，数值1代表压缩。所以是通过这两个值来控制。

定义，任何一个小数，用int函数取整后，返回的结果是这个小数的整数部分。比如，int(30.8)=30

int()函数在参数化设计中应用比较广泛，比如经常会遇到根据长度来计算孔阵列数量，往往算出来的可能是小数，这个时候就需要取整。再比如，模型参数化变形后，某个尺寸始终保持是整数等等。这些都需要int函数来解决。

有些时候，需要计算出来的值不但是整数，而且还需要是2的倍数，5的倍数等，可以将计算结果先除以2，再取整，最后再乘以2。比如：=int("N"/2)*2

定义，=IF（条件，返回结果1，返回结果2）

IF语句是根据条件，条件成立，就返回结果1，如果不成立，就返回结果2。IF语句的灵活运用，会使得参数化设计变得简单。

比如：零件“支撑架3”，当卡板宽度W大于500时，需要；宽度小于等于500时，不需要。这时候就可以通过IF语句来自动控制该零件的压缩。

再比如，卡板的样式有两种，整板样式和条板样式，对应条板的阵列特征，如果是整板样式，那就不需要，反之就需要。也可以通过IF语句来控制。

可能在实际过程中，可能类型样式有多种，比如输送线体，可选配的电机有多种，每一种电机在方程式中都需要根据条件来压缩或不压缩。这时候我们可以设置一个类型（LX）的变量，对于不同电机指定不同数字代号来表示（SW数值只支持数字）。那么每个电机压缩对应IF语句就是=IF("LX"=自己代号，0,1）。

一些尺寸参数，可能存在不同的条件下，取不同的值。同样也可以用IF语句来表达。

比如，面板的宽度尺寸，如果类型是整板，那么宽度=卡板的长度；如果类型是条板，那么宽度=140固定值。

当然，IF函数还有些复杂的用法，比如多条件，嵌套。下面就简单写几个样例表达式，供参考。

IF多条件，“且”的关系，例如：D=IF("A">200 and "B"=10,0,1)  表示两个条件都要满足才成立。

IF多条件，“或”的关系，例如：D=IF("A">200 or "B"=10,0,1)  表示两个条件只要满足其中一个就成立。

IF嵌套，例如：D=IF("A"<200,100,IF("A"<500,300,400))  表示A<200，D=100；200≤A＜500，D=300；A≥500，D=400
