参数化建模-行程范围驱动（SolidEdge版本）

作者：Austin

经常有客户提到行程类的产品，类似气缸，模组，升降机等。同一个系列， 不同的规格，对应的行程范围是不一样的。但是SE的范围配合，对应的范围的最小值和最大值，只能输入固定不变的，不能用变量来驱动，每次3D模型生成出来后，还需要手动修改行程范围。佳鱼参数化能不能做到自动？

答案是可以的，接下来就介绍一种取巧的做法，以模组为例。

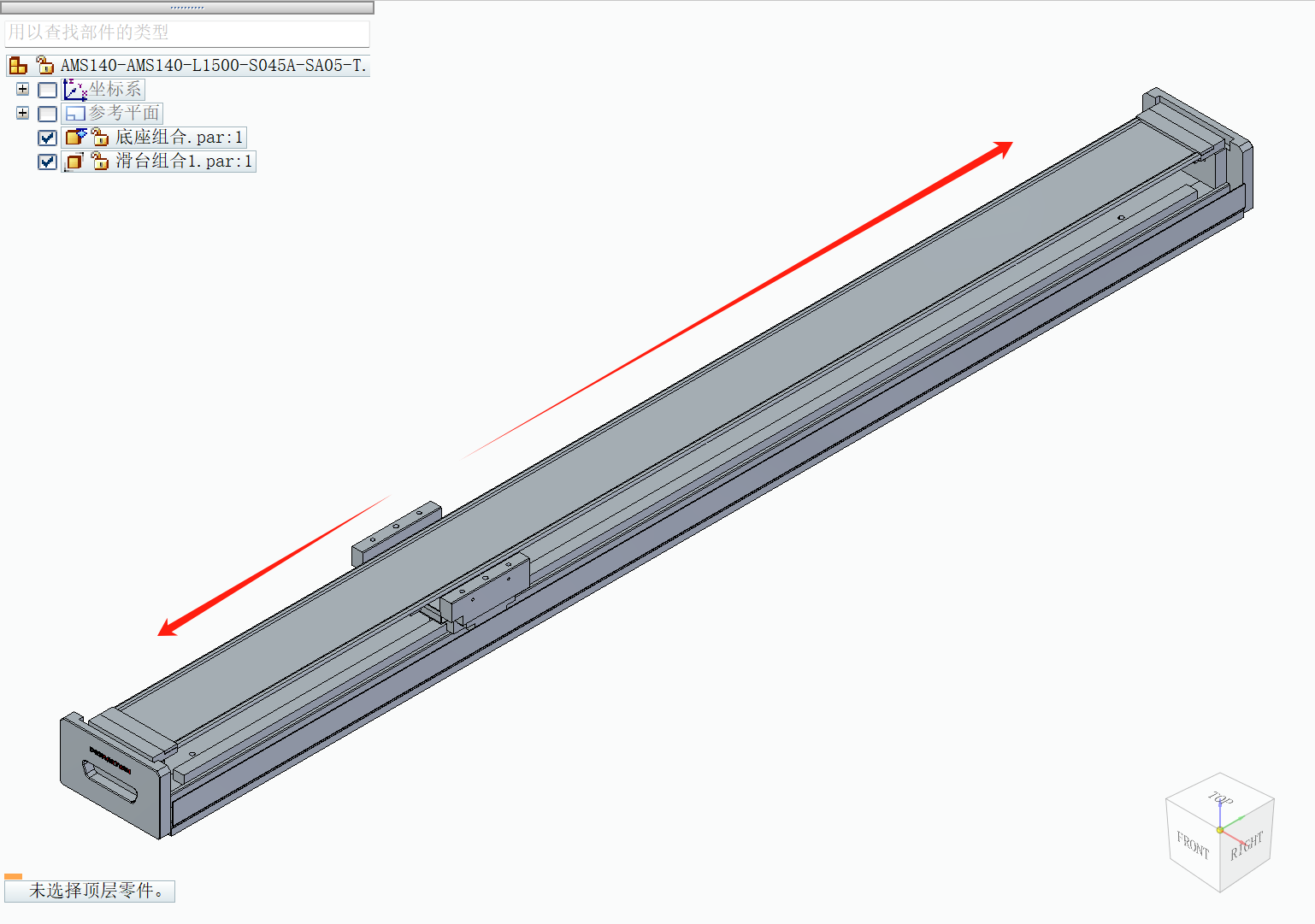

1，比如以下模组，滑台在模组上是需要运动，不同的行程的模组，滑台运动的起始点和终点位置可能都不一样。单一的范围配合没办法满足。那如何来实现呢？

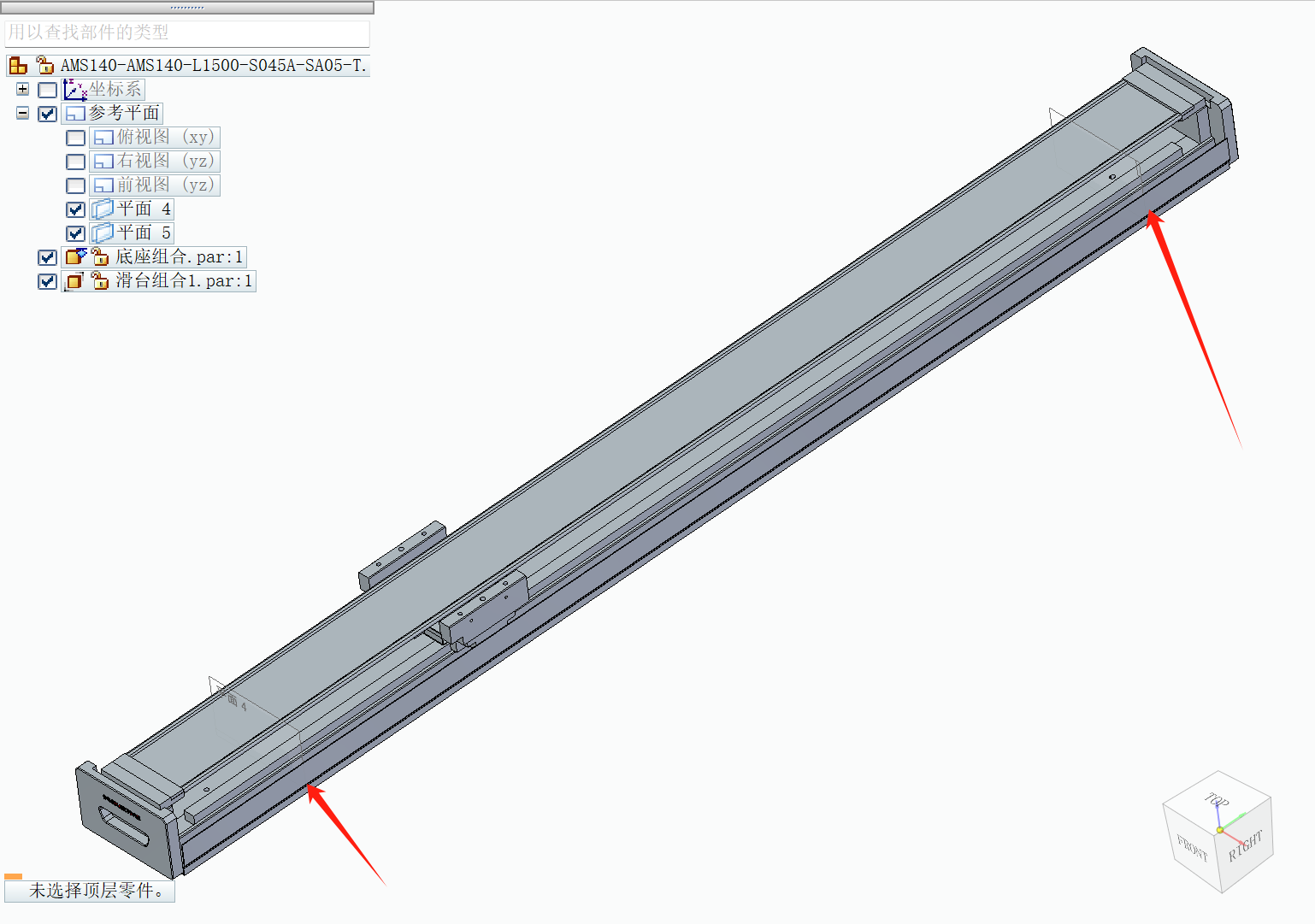

2，首先基于两侧端面，分别创建2个平面，作为滑台运动的起始位置，和终点位置。这两个平面到端面的距离，是可以作为变量来控制，根据不同的行程取对应的距离值。

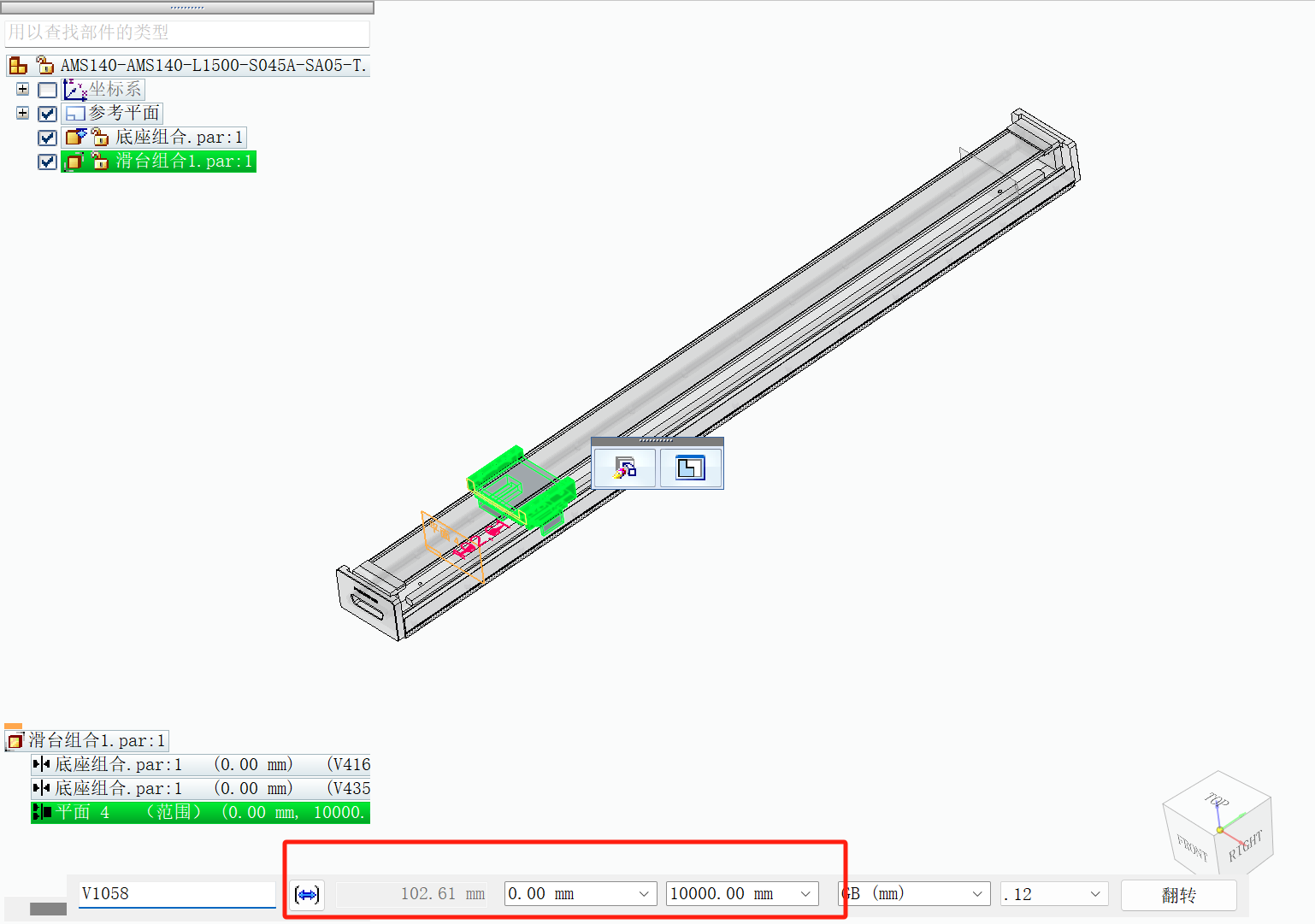

3，将滑台的左端面与起始位置平面，做范围配合。范围的最小值为0，也就是刚好起始位置；最大值给无穷大，当然这里没有办法设置无穷大，所以给一个尽量大的值，只要能大于这个系列最大行程的就可以。这样就控制滑台只能从起始点无限往右运动。

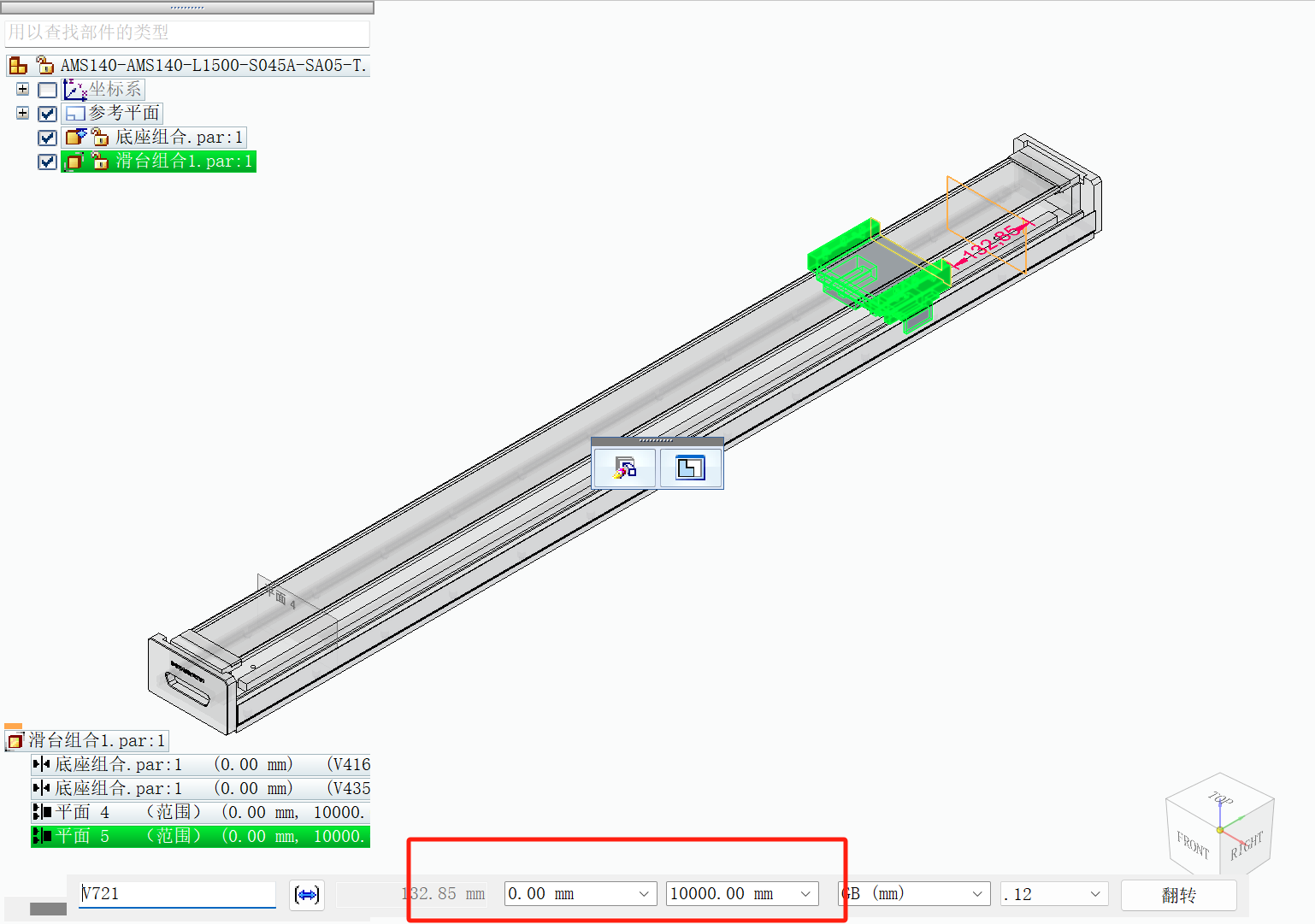

4，同样的方法，将滑台的右端面与终点平面，做范围配合。范围的最小值为0，也就是刚好终点位置；最大值给无穷大，当然这里没有办法设置无穷大，所以给一个尽量大的值，只要能大于这个系列最大行程的就可以。这样就控制滑台只能从终点无限往左运动。

5，第3步和第4步范围叠加，就实现了滑台只能起始点到终点的运动。而且起始点平面和终点平面是可以用参数化来驱动距离，相当于控制了行程范围。
