SOLIDWORKS零件模板设置

  SolidWorks作为一款三维建模软件，被越来越多的设计师采用，并带进了各大中小型企业，但是每个设计师有每个设计师的作图习惯，如果企业没有一套完整的模板文件，很难将图纸统一，所以学会SolidWorks模板制作尤为重要，可以为公司企业节约很大一部分时间去做标准化和参数化。

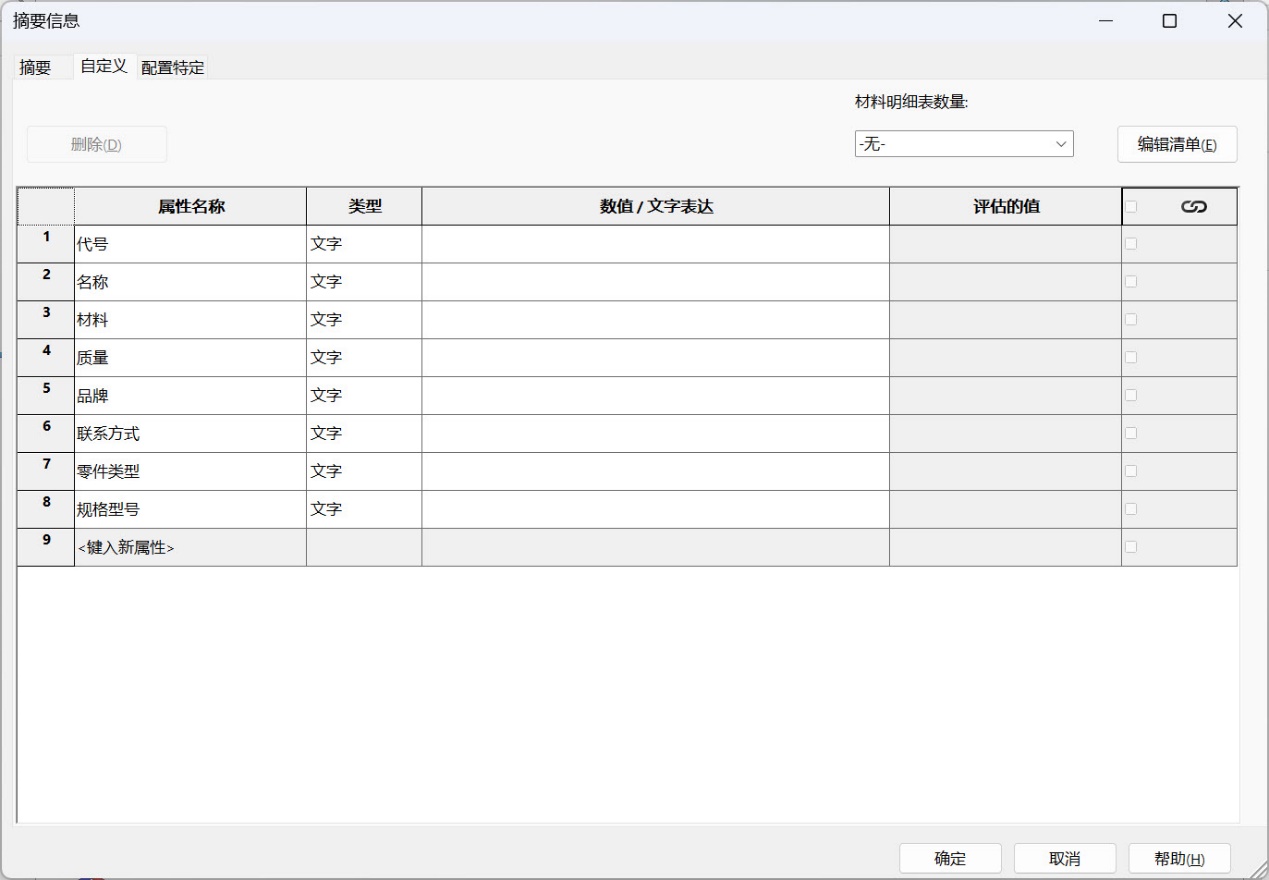

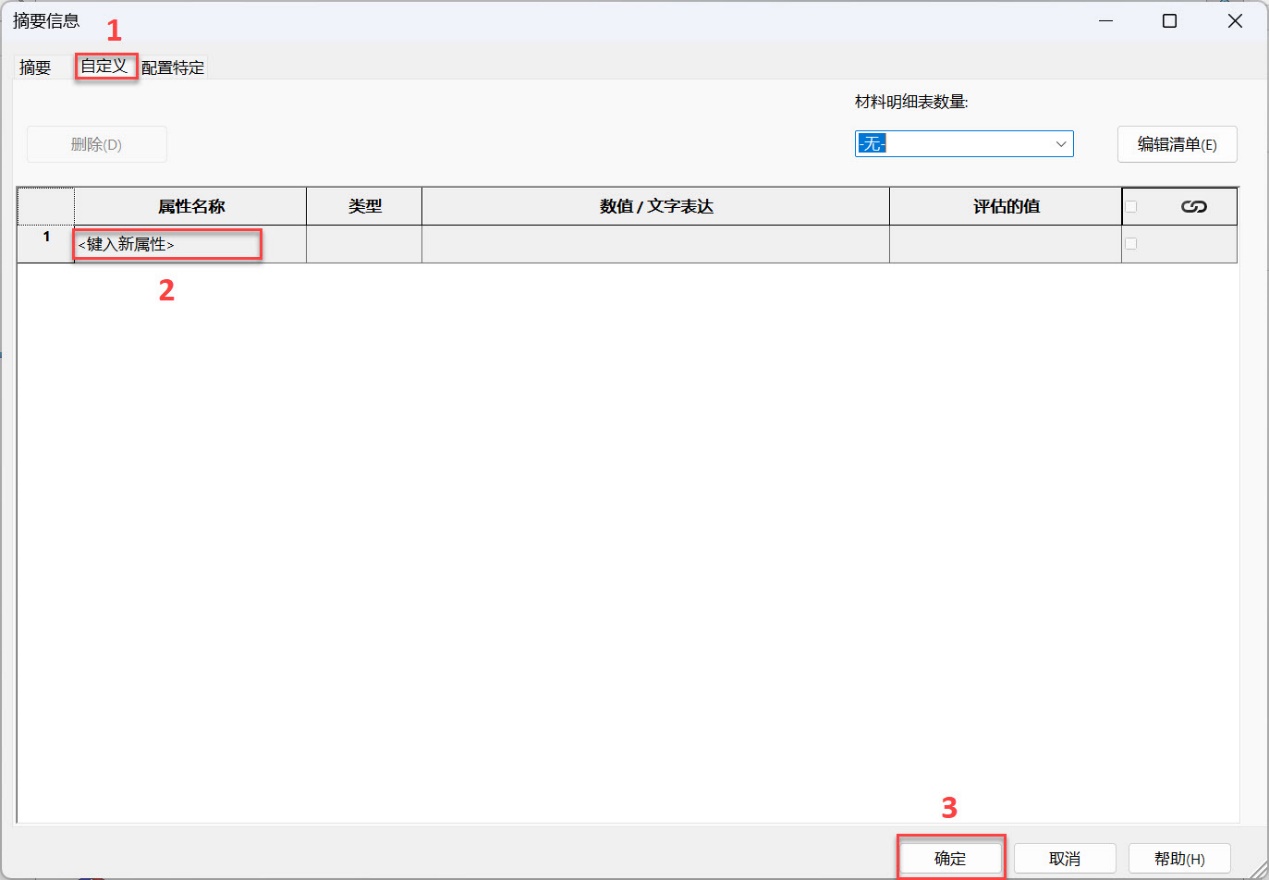

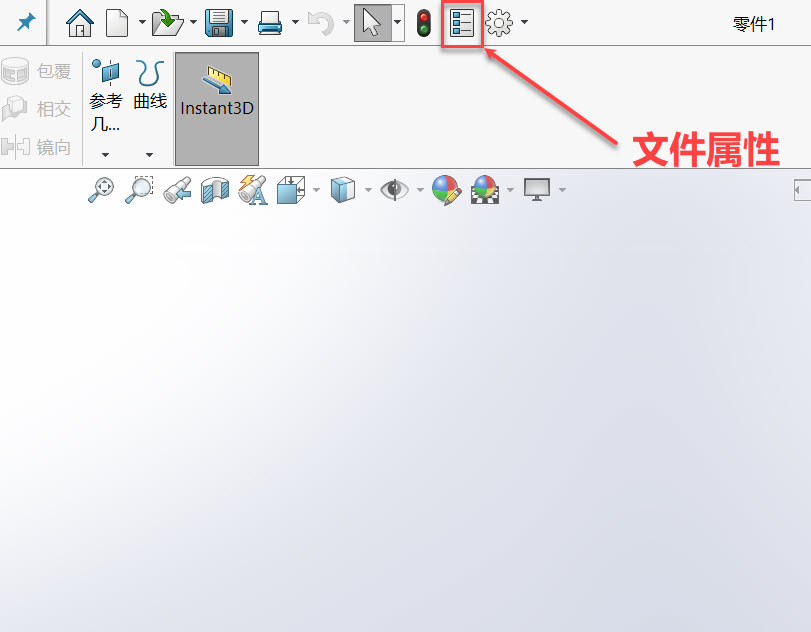

1.新建一个零件，【文件属性】—【自定义】给这个零件添加自定义属性。

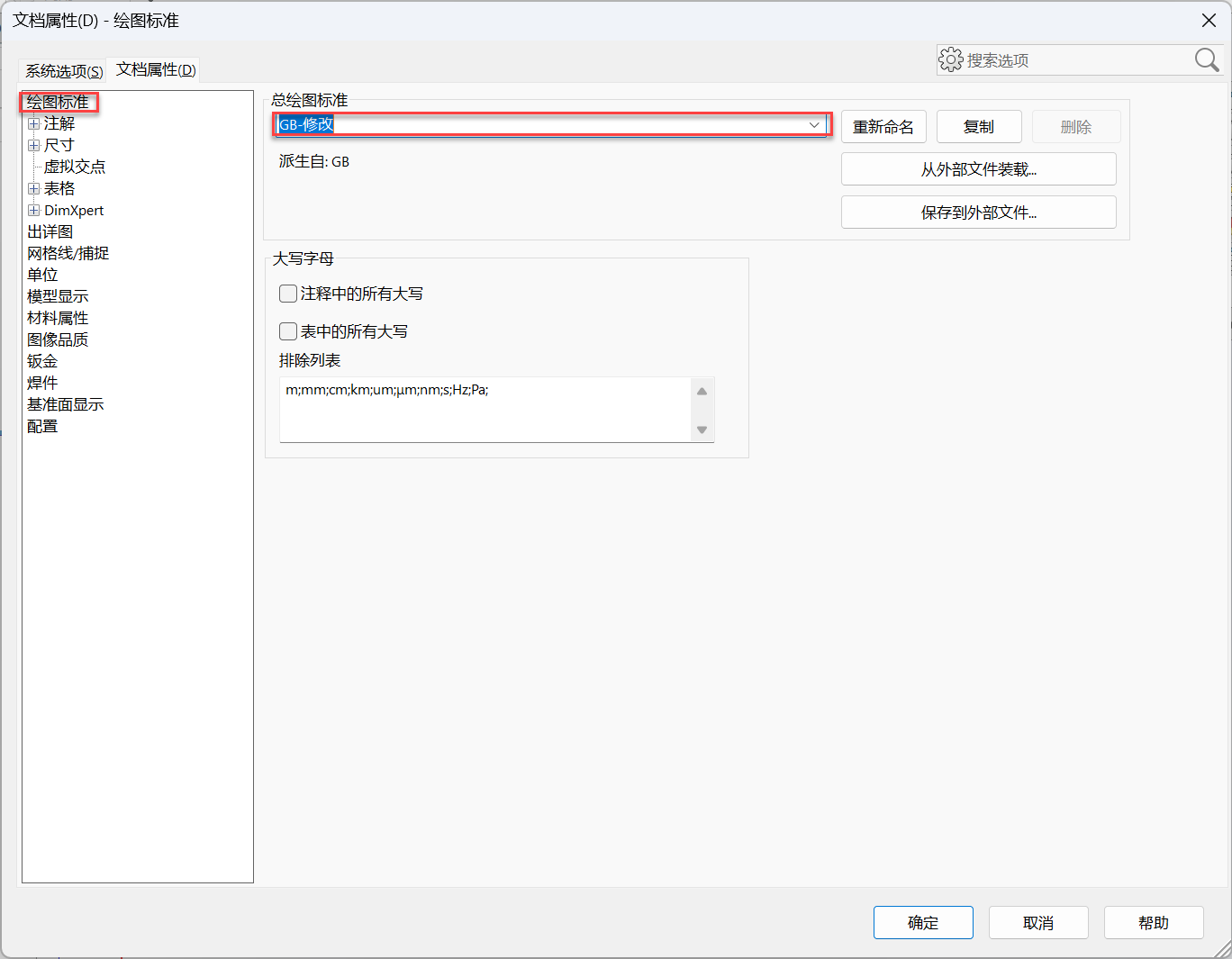

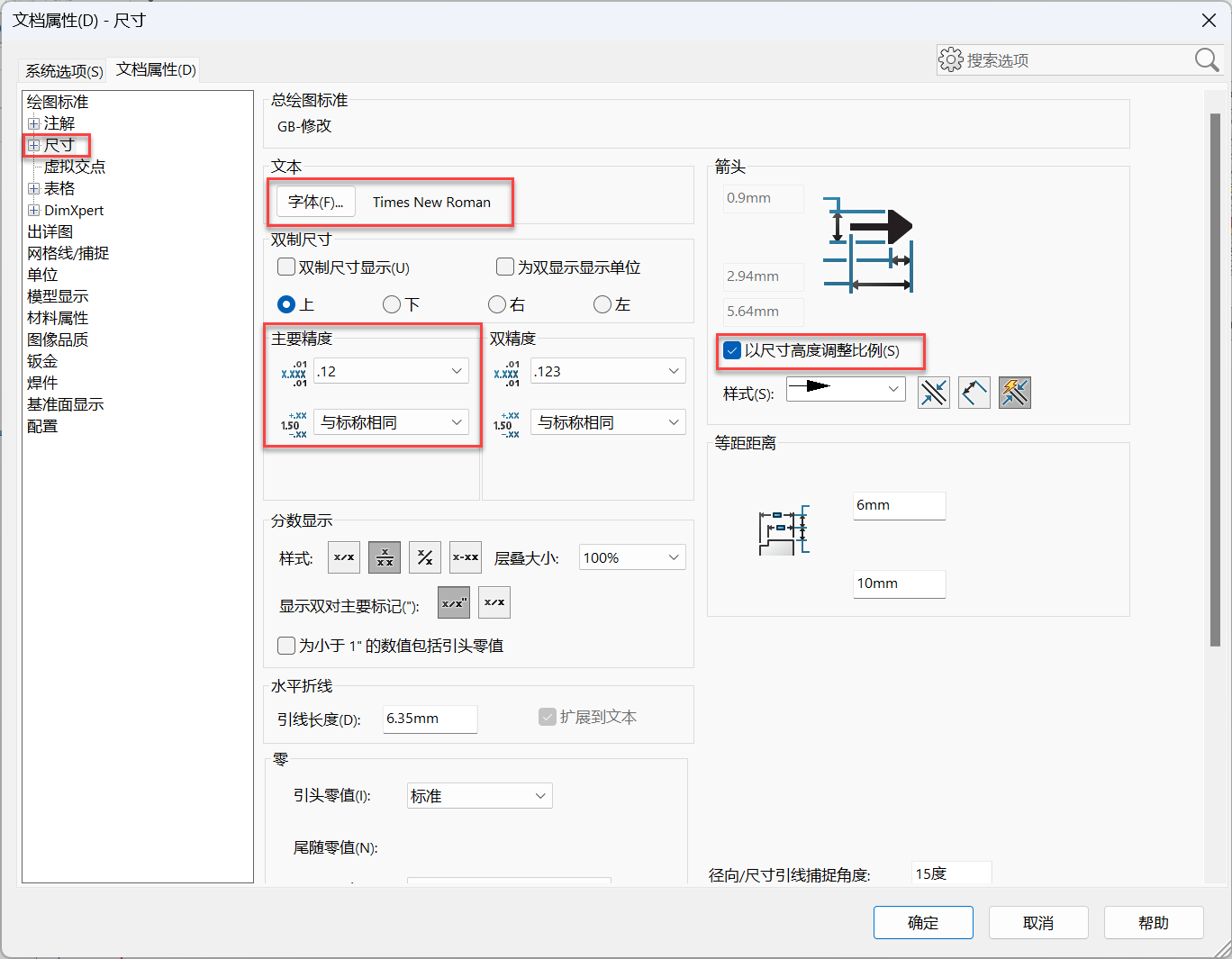

2.【工具】—【选项】—【文档属性】，绘图标准选用GB为参考基准。注释中字体改为宋体10号。尺寸中的字体改为Times New Roman12号，勾选【以尺寸高度调整比例】保留两个小数点以及移除尾随零值，或者改为适合你公司的参数即可如图所示。

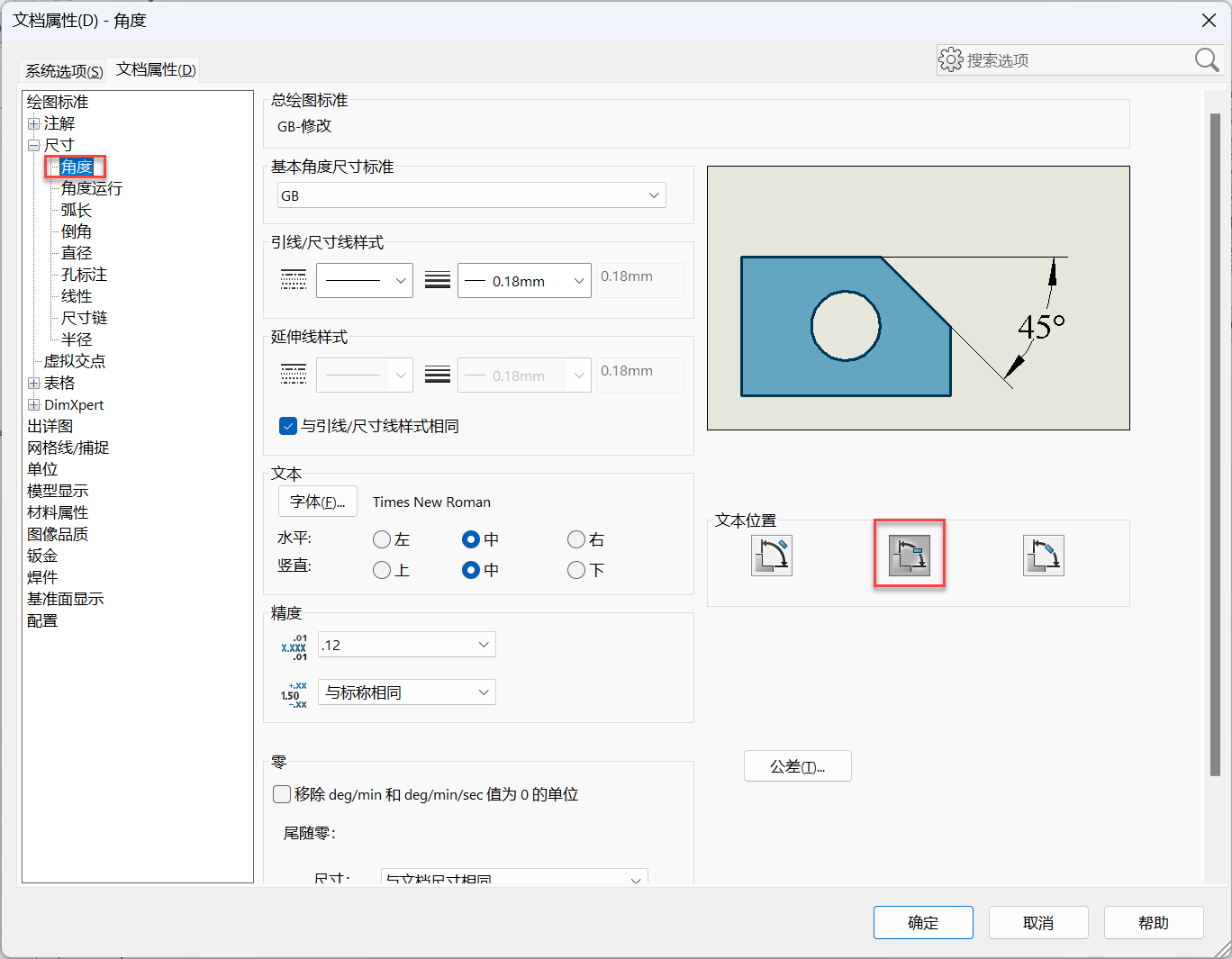

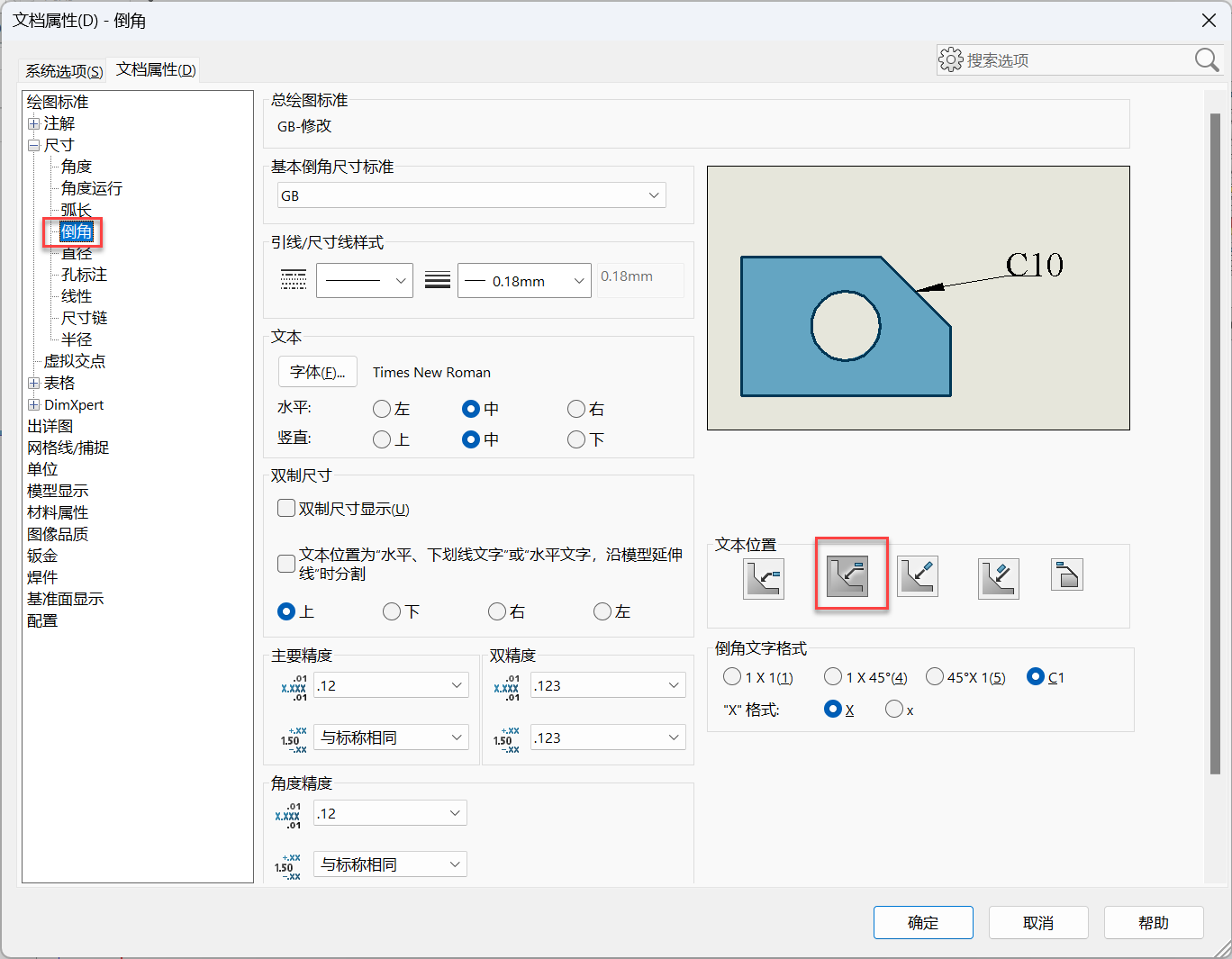

3.【尺寸】下的角度选择水平文字，倒角选择水平下划线C类型。（具体根据公司来定）

4.【单位】下选择MMGS，小数点两位如图所示。

5.【图像品质】中为使SOLIDWORKS运行流畅，图像显示右不显得太差，推荐滑块放在三分一略上即可。最后点击确认。

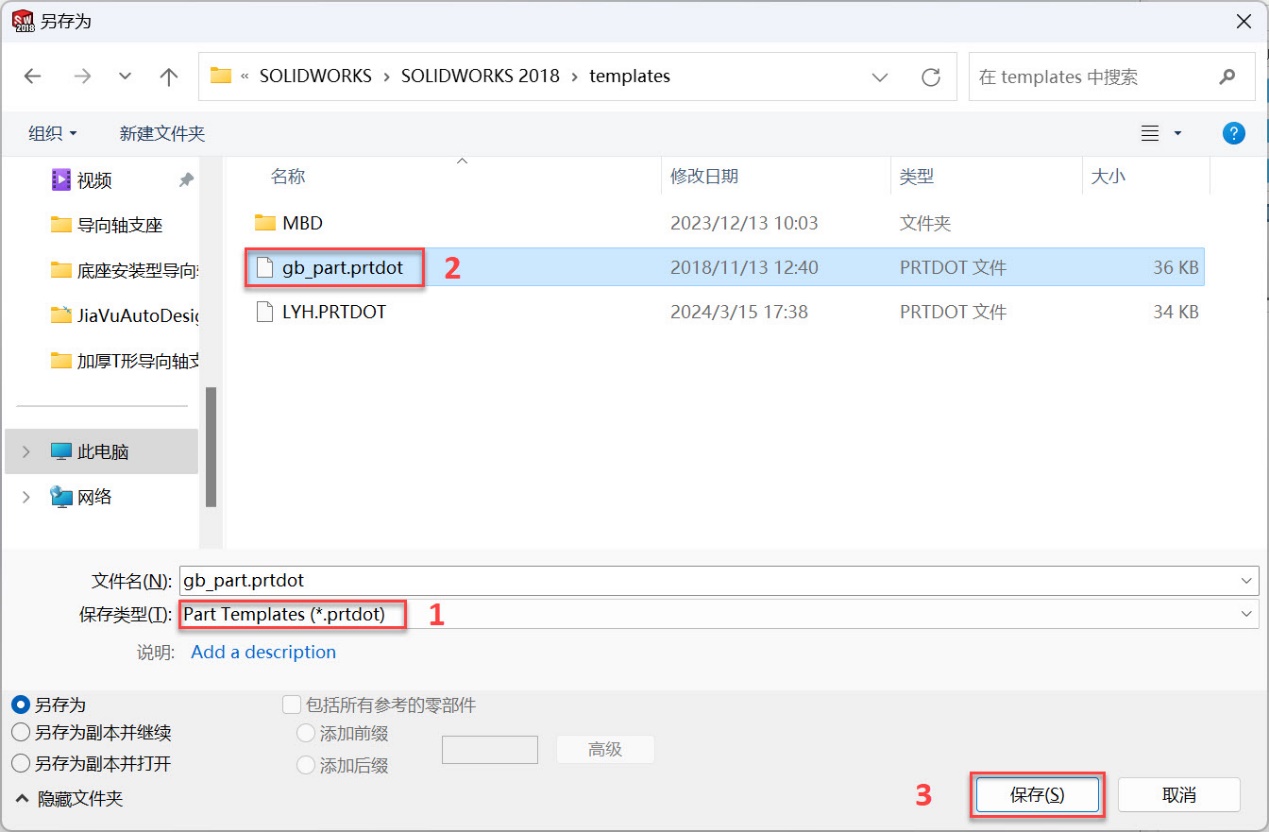

6.零件模板另存为【Part Templates】替换原来的模板。
