如何自定义工程图视图比例？（scale.conf文件用法）

陈炫贝

佳鱼参数化设计选型软件可全自动生成3D模型、2D工程图、BOM表。当尺寸发生变化后，工程图的视图比例会自动调整，以确保视图合理摆放不重叠。

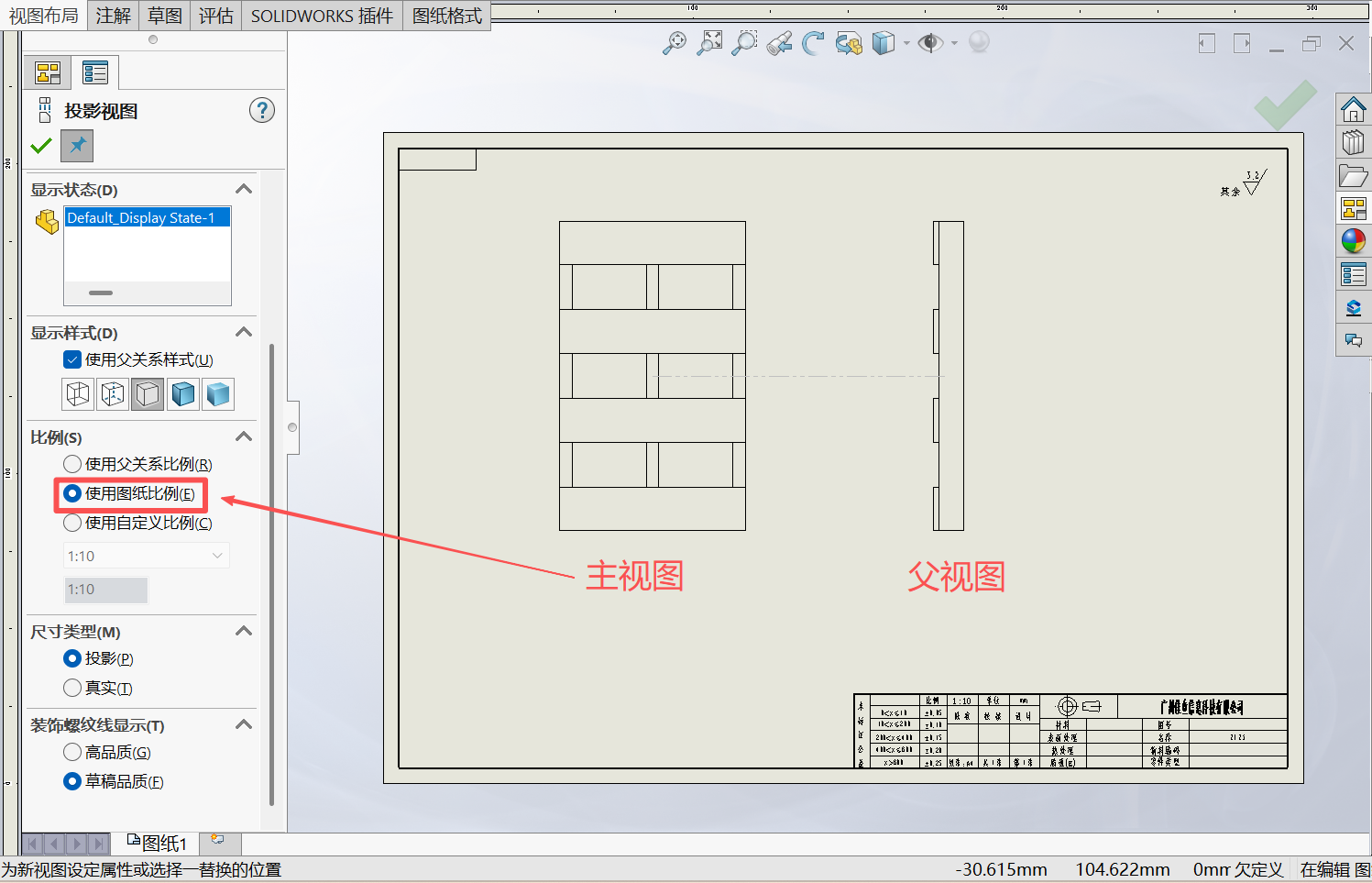

为了确保2D工程图的视图比例自动调整，参数化库的2D工程图底图的视图比例需要被设定为【使用图纸比例】。当父视图为图纸比例时，可设定为【使用父关系比例】。

国标GB/T 14690-1993《技术制图比例》中明确了制图时的第一优先比例，以及第二优先比例。具体到企业，大家可以自定义可用的比例序列，佳鱼参数化设计软件在计算时，会自动从指定的比例序列里选择最合适的比例值。

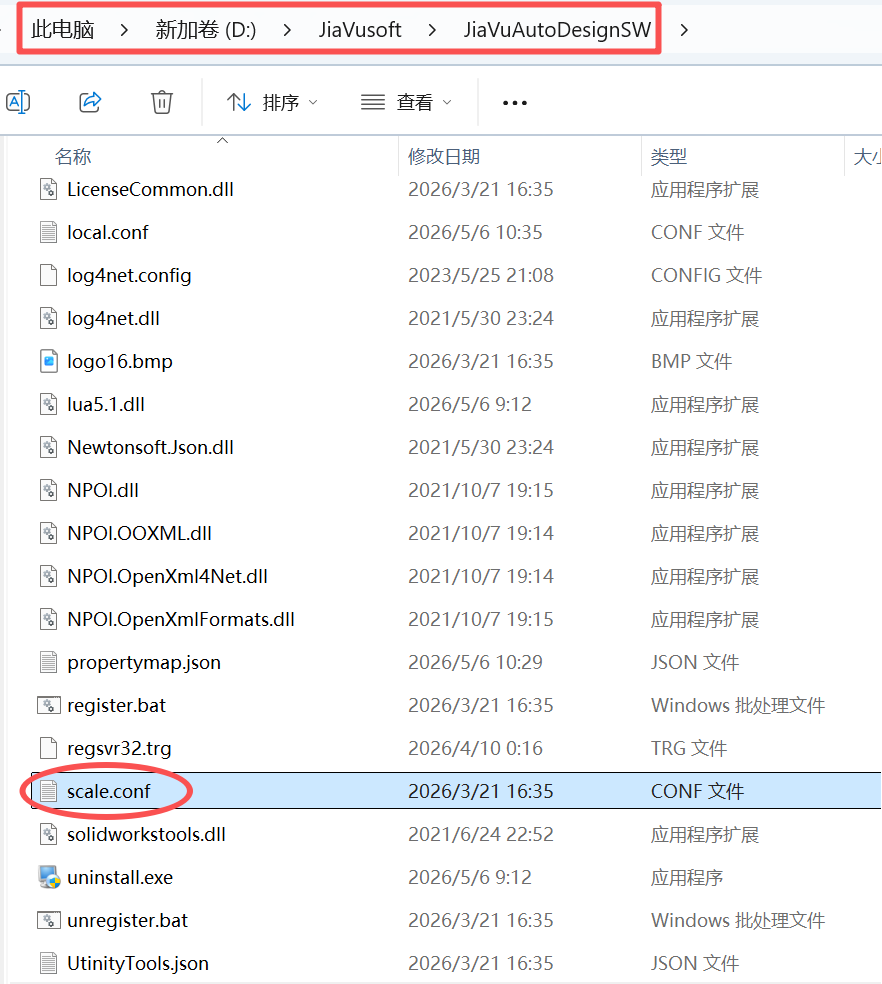

1. 请找到佳鱼软件的安装目录，打开其中的 scale.conf 文件。该文件用于存储佳鱼自定义图纸比例设置，可使用记事本等文本编辑器进行查看和编辑。

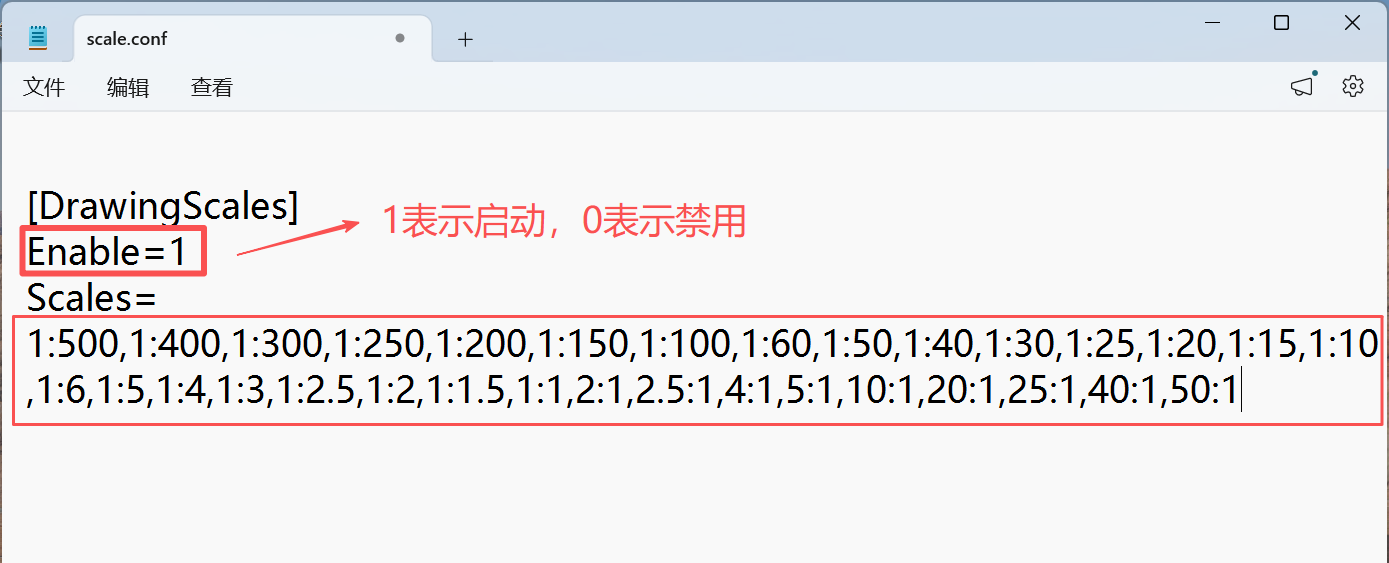

2. 根据实际业务需求，可新增或删除比例。所有比例值须以英文半角逗号（,）分隔，禁止使用中文逗号、空格、分号等其他字符。

Enable用于控制是否按下面的比例序列来调整视图。

• 1，默认值，表示计算时只能从比例序列里选择适合的值。
• 0，表示不受比例序列限制，可以是任何合适的值，甚至是很奇怪的小数。

 为了确保企业的规则一致性，管理员修改完成后，可将 scale.conf 文件拷贝给其他设计师。重启SW软件后即可生效。
