SOLIDWORKS 外部参考如何去除！

陈炫贝

    SOLIDWORKS 外部参考，是指一个 SW 文档（零件/装配体/工程图）因引用了其他外部文档的几何、尺寸、参数等数据，形成的可联动更新的父子级关联依赖关系，父文件的修改、移动或删除会直接影响子文件的正常求解与使用。参数化模型中所有带外部参考的零部件，统一要去掉外部参考，外部参考会影响模型的运算速度，甚至参考出错。

一、如何查看SOLIDWORKS模型带有外部参考。

     1、打开模型-->点击【文件】-->点击【查找相关文件】。
     2、所有未找到文件或在文件夹中位置不一致，均带有外部参考。
     3、模型结构树零部件后缀有明显的【-->x】或【-->?】。

       4、 还有一种特殊的外部参考：方程式里面链接至外部文件。

二、如何删除SOLIDWORKS模型中的外部参考。

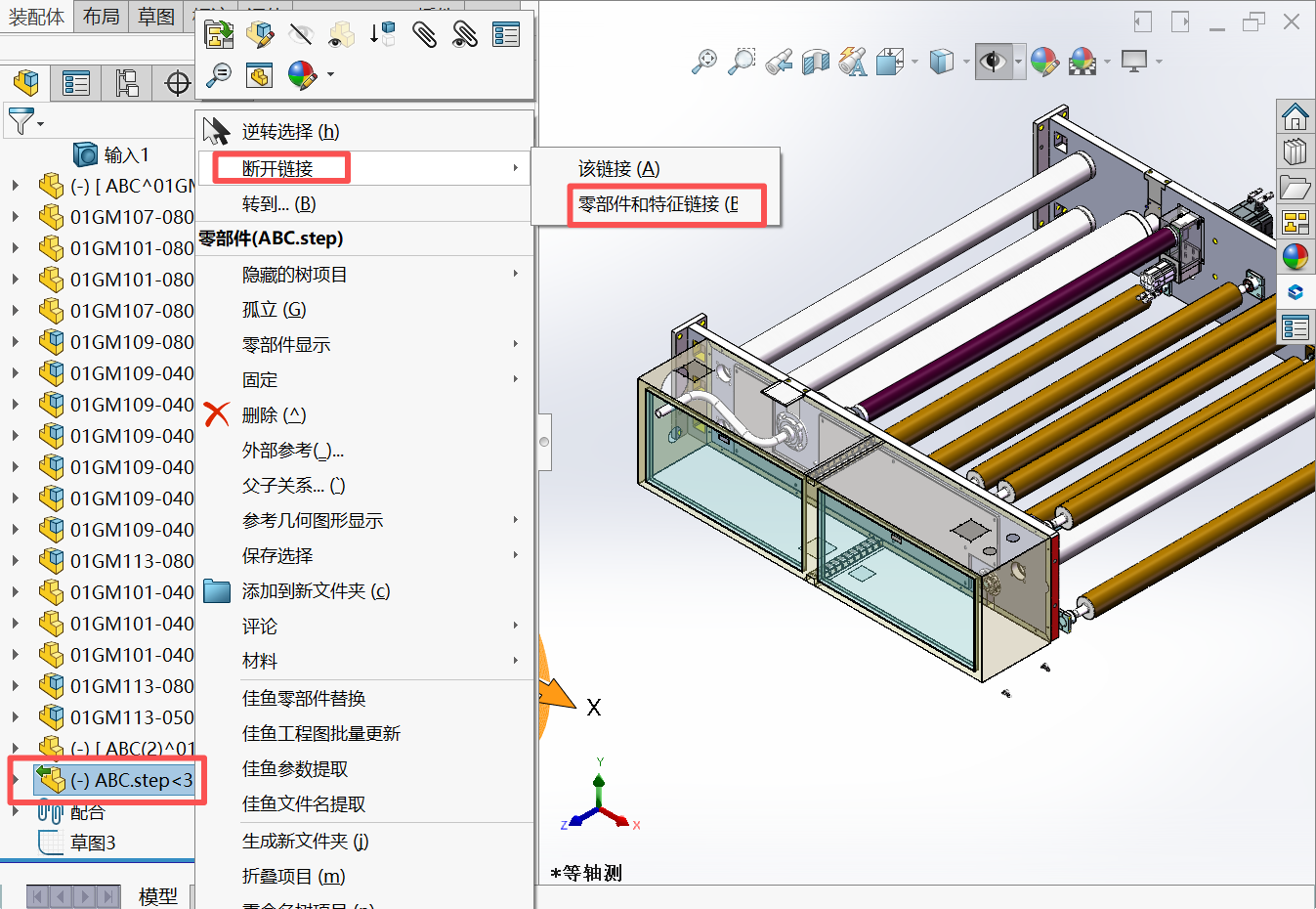

       1、模型中带有【-->?】的处理方法，打开零件，右键零件点击外部参考。

       2、模型中带有【-->x】的处理方法，打开零件，打开带有参考的草图，删除带有外部参考的约束，再次重新约束。

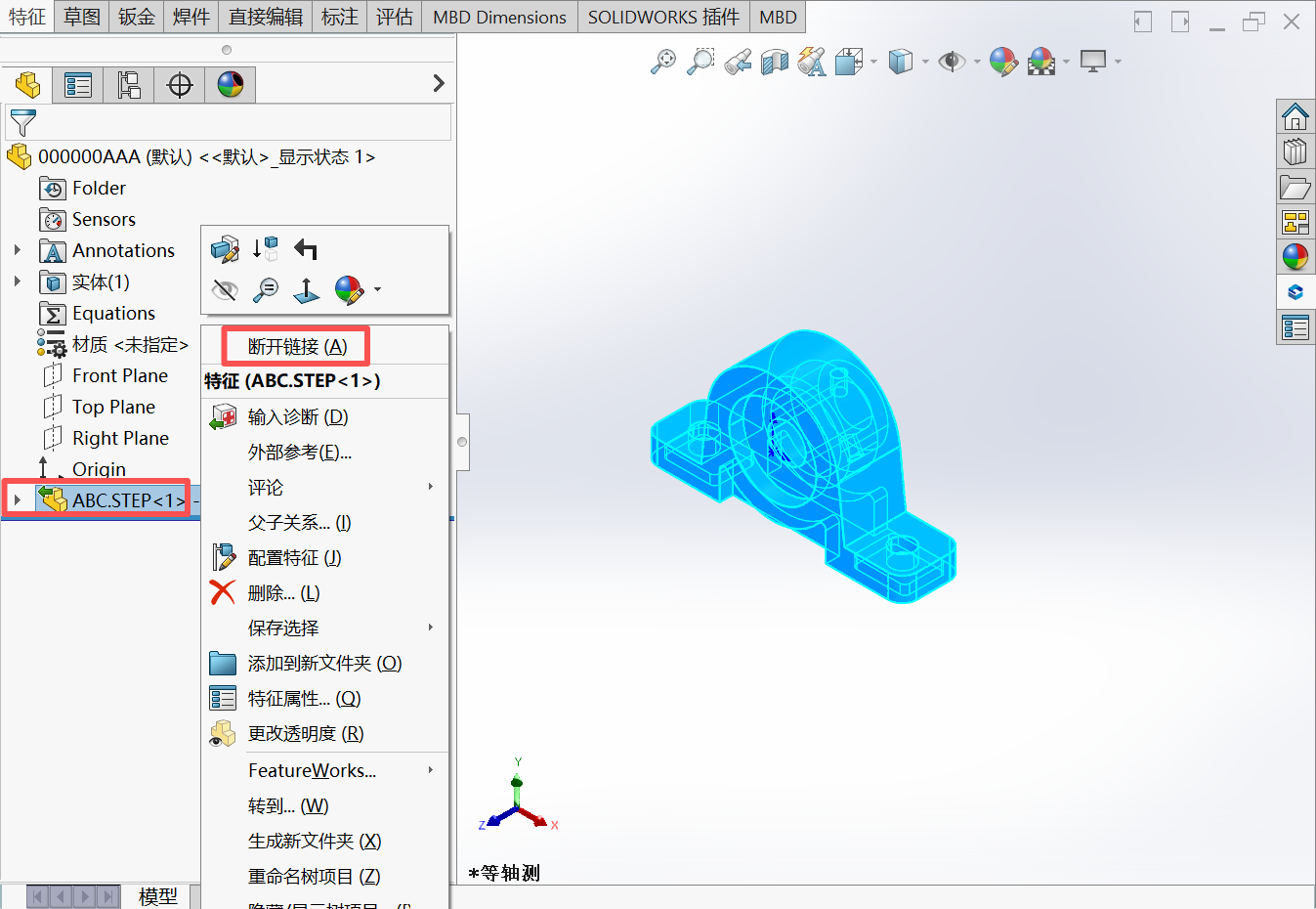

       3、零件里面插入零件的外部参考：

              方法一：删除插入的零件，重新插入，插入时选择断开原有零件参考。
              方法二：直接另存为STEP格式，再转为零件格式。

       4、方程式里面链接至外部文件如何去除？

       5、以上方法操作完成后，点击【文件】-->点击【Pack and Go】把模型重新打包另存一份。
